光譜儀是一種將復色光按波長分解為單色光，并對其進行檢測與定量分析的科學儀器。

目前主流光譜儀多采用Czerny?Turner 反射式光路結構，該結構以兩面凹面反射鏡分別作為準直鏡與成像鏡，使用平面反射光柵作為色散元件實現分光。

一束光從光纖通過SMA905接口后進入光譜儀中。依次通過狹縫→準直鏡→光柵→聚焦鏡→探測器→A/D轉換→FPGA→USB→PC端。

光譜儀結構

1. 入射狹縫

限制入射光的范圍，光一般是通過光纖SMA905輸入到狹縫，或者是經過透鏡匯聚到狹縫內部，用于限制入射光的形狀和尺寸。入射狹縫直接影響光譜儀的分辨率和光通量，狹縫越小，分辨率越高，光通量越小，狹縫越大，分辨率越低，光通量越大。

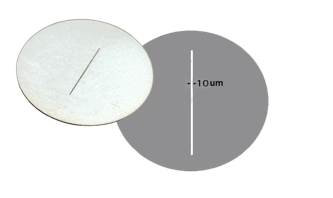

鑒知技術提供10μm、25μm、50μm、100μm、200μm等標準狹縫，同時支持狹縫定制服務。

2.準直元件

使狹縫發出的光線變?yōu)槠叫泄狻Ｔ摐?zhǔn)直元件可以是一獨立的透鏡、反射鏡、或直接集成在色散元件上，如凹面光柵光譜儀中的凹面光柵。

3. 色散元件(光柵)

衍射光柵將從狹縫入射的光在空間上進行色散，使其光強度成為波長的函數。它是光譜儀進行分光檢測的基礎，是光譜儀的核心部分。對于一個給定的光學平臺和陣列式探測器，我們可以通過選擇不同的衍射光柵來對光譜儀的光譜覆蓋范圍、光譜分辨率和雜散光水平進行控制。

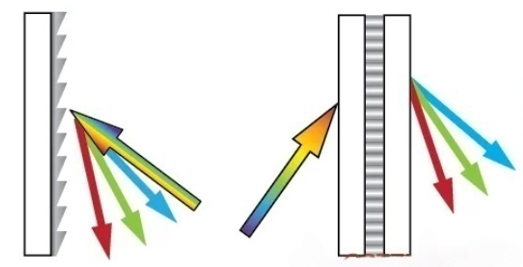

左圖：反射型光柵；右圖透射型光柵

4. 聚焦反射鏡

收集色散的光學信號，使其在焦平面上形成一系列入射狹縫的像，其中每一像點對應于特定波長。

5.探測器

光電探測器是光譜儀的核心部分，放置于焦平面，用于測量各波長像點的光強度。該探測器陣列可以是CCD陣列或COMS，材料通常為SI基材料或是InGaAs材料。
